濃硝酸專用C4鋼止回閥工作原理（圖）

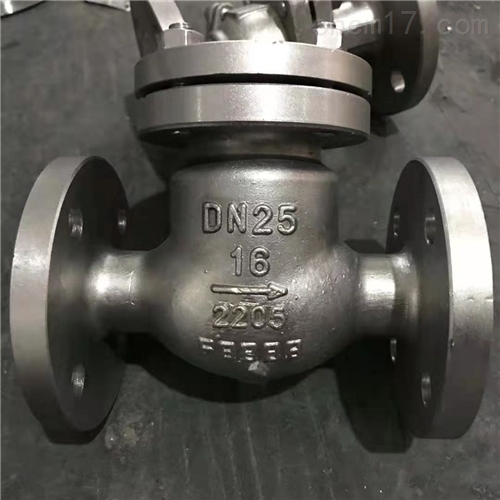

濃硝酸專用C4鋼止回閥采用內裝搖臂旋啟式結構，所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕外泄的可能，旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當的微量位置補償。C4止回閥結構簡單，動作可靠，流體阻力小于升降式止回閥，適合在較大口徑的場合使用，其可借助流體的壓力自動開啟。本產品適用于中、低溫度(≤50℃)、硝酸濃度≥98％的濃硝酸或50℃以下各種濃硝酸、各種配比的濃硝酸與濃硫酸混合酸等清凈單向介質，不宜用于含有固體顆粒和粘度較大的流體。
二、產品主要特點
單體結構，重量輕，剛性好，便于維護；
2、彈簧的的推力使閥瓣在即使用無介質壓力作用時，也能處理關閉位置；
3、良好的支承方式使閥門無論處于什么安裝位置時閥瓣和閥座均能良好對中，故閥門可任意角度安裝；
4、閥套外形的流線型設計與體腔流線型設計的組合構成了軸流式 止回閥流線型流道，精確的計算和設計使流道的過流面積充分，壓力損失小，流態穩定，無氣蝕。閥瓣在介質流動時產生負壓及彈簧推力下回座，無介質對閥瓣背面直接沖擊；因此，止回閥是低噪音閥門；
5、閥瓣前后兩端支承和閥瓣軸的特殊表面處理及結構設計，克服了類似閥門使用過程中經常發生的卡阻現象，啟閉平穩；同時避免了因重力因素造成閥瓣對中性差，密封副受力不均，兩次動作間密封副吻合部位不通而影響密封性能的缺陷，使密封副始終處于良好的受力和吻合狀態；
6、精確的設計使用彈簧推力在閥瓣處于關閉位置時略大于閥瓣重力及閥瓣和前后支承間的磨擦力之和，閥瓣既可在低壓力及任意安裝時回座密封，又能實現低壓開啟，減低泵啟動載荷，保護泵的運行安全。
三、產品主要部件材質
序號 零件名稱 材料名稱
1 閥 體 C4鋼 00Cr14Ni14Si4
2 閥 蓋 C4鋼 00Cr14Ni14Si4
3 閥 瓣 C4鋼 00Cr14Ni14Si4
